增压缸出现预压行程不足时如何操作?
发布日期:2014-7-21 浏览次数:5109
现出现预压行程不足故障,请按照以下方法测试,如OK后,速度需快再将控制时间逐步缩短

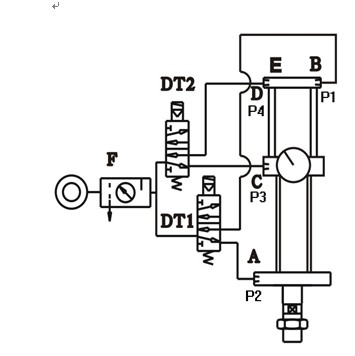

1.请核对气路联接方式及电路控制是否按照我司图纸所联接及控制;
2.请仔细阅读“动作程序”;
3.增压缸动作操作程序:
刚开始动作时,增压缸处于回程状态
⑴ DT1电磁阀通电,P1(B口)P3(C口)通气,P2(A口)排气,预压活塞杆下移,预压(必须)延时1-2秒;预压活塞杆抵触工件;
⑵ DT1电磁阀通电保持,此时DT2电磁阀通电,P1(B口)断气,P4(D口)通气,增压活塞杆下移(增压保压时间按产品成型效果确定),增压完成;
⑶ P3(C口)通气,P4(D口)排气,DT2电磁阀断电,增压活塞回位;P2(A口)通气,P1(B口)排气DT1电磁阀断电,预压活塞回位,液压油回到储油筒内,此时一个动作循环完成。(另:P3,P2可同时进气回位,时间可控制在2秒.)
